单壳泵（SD系列）

主要用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的磨蚀性浆体该产品为卧式、轴向吸入、单级、单吸、悬臂式、单壳体离心泵。该系列泵

产品详细介绍

　　主要用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的磨蚀性浆体

　　该产品为卧式、轴向吸入、单级、单吸、悬臂式、单壳体离心泵。该系列泵在水力设计、结构设计及过流部件材料方面，

　　综合了国内外同类产品的优点并加以创新。

　　产品优点

　　．高效节能

　　．抗磨耐腐

　　．振动小、噪声低

　　．运行可靠

　　．使用寿命长

　　．维修方便

　　SD系列单壳泵性能参数

型号	转速	流量	扬程	轴功率	效率	必需汽蚀余量	配套电机
	转速	流量	扬程	轴功率	效率	必需汽蚀余量	型号	功率/电压
	r/min	m3/h	m	KW	%	m		KW/N
600SD-A82	595	3300	27.8	343.2	72.8	3	YKK5601-10	500/6000
		4700	24.7	358	88.3	3.7	YKK5601-10	500/6000
		5300	21.7	362.9	86.3	4	YKK5601-10	500/6000
		5600	20.4	368.2	84.5	4	YKK5601-10	500/6000
	490	2718	18.9	192.2	72.8	2.2	YKK5003-12	280/6000
		3871	16.8	200.6	88.3	2.8	YKK5003-12	280/6000
		4365	14.7	202.5	86.3	3	YKK5003-12	280/6000
		4612	13.8	205.1	84.5	3	YKK5003-12	280/6000
350SD-A53	590	822	12.2	40.2	67.9	6.5	Y315M1-10	55/380
		1213	10	42.4	77.8
		1416	8.6	43.6	76
	490	680	8.4	22.9	67.9	3.7	Y250M-8	30/380
		1004	6.9	24.2	77.8
		1172	5.9	24.7	76
350SD-A51	592	626	10.8	29	63.4	6.5	Y315S-10	45/380
		888	9.4	31.3	72.4
		1158	7.4	32.6	71.5
	490	518	7.4	16.5	63.4	3.7	Y250M-8	30/380
		738	6.4	17.7	72.4
		958	5.1	18.6	71.5
300SD-A60	989	1170	53.1	235.6	71.8	8.4	Y400-6	280/6000
		1779	47.1	281.4	81.1		Y400-6	280/6000
		2403	36.1	313.3	75.4		Y400-6	400/6000
	742	878	29.9	99.6	71.8	4.3	Y355M1-8	132/380
		1335	26.5	118.8	81.1		Y355M2-8	160/380
		1803	20.3	132.2	75.4		Y355M2-8	160/380
200SD-B45	980	276	30.4	36.3	62.9	3.3	Y280S-6	45/380
		551	25.6	47.5	80.8		Y280M-6	55/380
		638	22.8	50.9	77.8		Y315S-6	75/380
	730	206	16.9	15.1	62.9	2	Y225M-8	22/380
		410	14.2	19.6	80.8		Y250M-8	30/380
		475	12.7	21.1	77.8		Y250M-8	30/380
150SD-A60	1480	329	150	232.1	57.9	7.5	Y355L1-4	280/380
		576	136.3	308.1	69.4		Y400-4	355/6000
		704	129.1	350.1	70.7		Y400-4	450/6000
		218	65.8	67.5	57.9	3.4	Y315M-6	90/380
	980	381	59.8	89.4	69.4		Y315L1-6	110/380
		466	56.6	101.6	70.7		Y315L2-6	132/380
	730	162	36.5	27.8	57.9	2.1	Y280S-8	37/380
		284	33.2	37	69.4		Y280M-8	45/380
		347	31.4	42	70.7		Y315S-8	55/380
150SD-B55	990	280	53.7	64.8	63.2	3.7	Y315M-6	90/380
		517	48	88.3	76.5		Y315L1-6	110/380
		630	45.9	100.8	78.1		Y315L2-6	132/380
	740	209	30	27	63.2	2.3	Y280S-8	37/380
		387	26.8	36.9	76.5		Y280M-8	45/380
		471	25.7	42.2	78.1		Y315S-8	55/380
150SDG-A50	980	123	44.6	27.6	54.1	3.5	Y250M-6	37/380
		221	40.1	36.9	65.4		Y280S-6	45/380
		279	37.2	43.4	65.2		Y280M-6	55/380
	730	92	24.7	11.4	54.1	2.1	Y200L-8	15/380
		165	22.3	15.3	65.4		Y225M-8	22/380
		208	20.6	17.9	65.2		Y250M-8	30/380
150SD-A40	1490	260	61.2	68.8	63	6.5	Y280M-4	90/380
		440	53.8	88.2	73.1		Y315S-4	110/380
		503	50.7	95.4	72.8		Y315-4	110/380
	980	171	26.5	19.6	63	2.6	Y225M-6	30/380
		289	23.3	25.1	73.1		Y250M-6	37/380
		331	21.9	27.1	72.8		Y250M-6	37/380
100SD-A60	1490	152	147	133.4	45.6	4.9	Y315M2-4	160/380
		256	138.5	170.9	56.5		Y315L2-4	200/380
		305	131.7	188.9	57.9		Y355M1-4	220/380
	990	101	64.9	39.1	45.6	2.4	Y280S-6	45/380
		170	61.2	50.1	56.5		Y315S-6	75/380
		203	58.1	55.5	57.9		Y315S-6	75/380
100SD-A-45	1480	100	83.5	46.4	49	4.6	Y250M-4	55/380
		195	71.6	46.4	58.7		Y280S-4	75/380
		228	66.1	64.8	57.5		Y280M-4	90/380
	980	66	36.6	13.4	49	2.2	Y200L1-6	18.5/380
		129	31.4	18.8	58.7		Y225M-6	30/380
		151	29	20.7	57.5		Y225M-6	30/380
100SD-A45B	1480	88	76.4	43.6	42	6	Y250M-4	55/380
		166	65.2	56.9	51.8		Y280S-4	75/380
		219	54.3	66.5	48.7		Y280M-4	90/380
	970	57	32.8	12.1	42	2.4	Y200L1-6	18.5/380
		109	28	16	51.8		Y200L2-6	22/380
		144	23.3	18.8	48.7		Y225M-6	30/380
100SDG-B45C	1480	112	66.6	49.7	40.9	7.5	280S-4	75/380
		198	62.3	63.1	53.2		Y280S-4	75/380
		233	58.7	69.5	53.6		Y280M-4	90/380
	980	74	29.2	14.4	40.9	3.6	Y200L1-6	18.5/380
		131	27.3	18.3	53.2		Y225M-6	30/380
		154	25.7	20.1	53.6		Y225M-6	30/380
100SD-B40	1480	129	61	37.7	56.9	3.5	Y225M-4	45/380
		219	56.1	48.7	68.7		Y280S-4	75/380
		268	53.6	55.6	70.4		Y280S-4	75/380
	970	85	26.2	10.7	56.9	1.7	Y180L-6	15/380
		144	24.1	13.8	68.7		Y200L2-6	22/380
		176	82.9	65.8	58.7		Y200L2-6	22/380
100SDG-B38CS	1480	85	94.1	47.6	45.8	7.1	Y250M-4	55/380
		136	90.7	60	56		Y280S-4	75/380
		171	82.9	65.8	58.7		Y280M-4	90/380
	970	56	40.4	13.5	45.8	3.4	Y200L1-6	18.5/380
		89	39	16.9	56		Y200L2-6	22/380
		112	35.6	18.5	58.7		Y225M-6	30/380
100SD-A35	1480	163	45.9	33.5	60.9	4.1	Y225M-4	45/380
		278	41.5	43.7	71.9		Y250M-4	55/380
		323	39.2	47.1	73.2		Y250M-4	55/380
	970	107	19.7	9.4	60.9	1.9	Y180L-6	15/380
		182	17.8	12.3	71.9		Y200L1-6	18.5/380
		212	16.8	13.3	73.2		Y200L1-6	18.5/380
80SD-A36	1480	86	47.1	23.3	47.7	3.2	Y200L-4	30/380
		151	42	28.5	60.7		Y225S-4	37/380
		167	39.9	29.3	62		Y225S-4	37/380
	970	56	20.2	6.5	47.4	1.5	Y160L-6	11/380
		99	18	8	60.7		Y160L-6	11/380
		109	17.1	8.2	62		Y160L-6	11/380
65SD-A40	1480	71	63.2	26.2	46.7	4.5	Y225S-4	37/380
		141	57.5	35.6	62.1		Y225M-4	45/380
		159	54.6	38.1	62.1		Y225M-4	45/380
	970	47	27.1	7.4	45.7	2.1	Y160L-6	11/380
		92	24.7	10	62.1		Y180L-6	15/380
		104	23.5	10.7	62.1		Y180L-6	15/380
65SD-A30	1470	44	35.6	9.1	46.7	4.6	Y160L-4	15/380
		79	32.6	12.8	54.6		Y180M-4	18.5/380
		99	30.7	15.4	53.8		Y180L-4	22/380
	960	29	15.2	2.6	45.7	2.2	Y132M2-6	5.5/380
		51	13.9	3.5	54.6		Y132M2-6	5.5/380
		64	13.1	4.2	53.8		Y132M2-6	5.5/380
50SD-B40	1470	52	61	20.5	42	2.5	Y180L-4	22/380
		90	55	24.9	54		Y200L-4	30/380
		100	53	26.2	55		Y200L-4	30/380
	970	35	27	6.1	42	1.2	Y160M-6	7.5/380
		60	24	7.3	54		Y160M-6	7.5/380
		66	23.5	7.7	55		Y160M-6	7.5/380
50SD-A30	1460	34	36.3	7.8	43.1	1.6	Y160M-4	11/380
		55	31.9	9.9	48.5		Y160L-4	15/380
		78	26.4	12.4	45.4		Y180M-4	18.5/380
	960	22	15.7	2.2	43.1	0.8	Y132M1-6	4/380
		36	13.8	2.8	48.5		Y132M2-6	5.5/380
		51	11.4	3.5	45.4		Y132M2-6	5.5/380
40SD-A25	2950	35.5	88.6	20.7	41.3	-	Y200L1-2	30/380
		58.8	73.5	27.7	42.5		Y200L2-2	37/380
		74.7	60.8	31.2	39.6		Y200L2-2	37/380
	1440	17.3	21.1	2.4	41.3	2.6	Y112M-4	4/380
		28.7	17.5	3.2	42.5		Y132S-4	5.5/380
		36.5	14.5	3.6	39.6		Y132S-4	5.5/380
40SD-B20	2930	16.6	57.5	6.4	40.9	3.5	Y160M1-2	11/380
		33.3	49.9	8.5	53		Y160M2-2	15/380
		37.1	47.1	9.2	52		Y160M2-2	15/380
	1430	8.1	13.7	0.7	40.9	0.9	Y90L-4	1.5/380
		16.3	11.9	1	53		Y100L1-4	2.2/380
		18.1	11.2	1.1	52		Y100L1-4	2.2/380
250SD-A25	1440	9.6	21.6	1.7	33.2	7.1	Y100L2-4	3/380
		17.8	16.6	2.1	38		Y112M-4	4/380
		19.9	13.9	2.2	33.8		Y112M-4	4/380
	910	6	8.6	0.4	33.2	3.3	Y90S-6	0.75/380
		11.2	6.6	0.5	38		Y90L-6	1.1/380
		12.5	5.5	0.6	33.8		Y90L-6	1.1/380
25SD-A15	2900	9.2	34.4	2.6	32.7	5.3	Y132S1-2	5.5/380
		17.1	29.5	3.3	41.8		Y132S1-2	5.5/380
		19.3	27.1	3.5	40.8		Y132S1-2	5.5/380
	1390	4.4	7.9	0.3	32.7	1.3	Y801-4	0.55/380
		8.2	6.8	0.4	41.8		Y802-4	0.75/380
		9.3	6.2	0.4	40.8		Y802-4	0.75/380
说明：1.以上电价均按浆体比重为1.05计算选择，用户选择电机时，应根据具体工况核算电机功率
2.[a]代表40SD-A25泵在2950r/min使用时，不能用于吸上工况，只适用于倒灌工况，且倒灌高度≥2m
3.除350SD-A53,350SD-A51 n=490r/min为皮带传动外，其余均为直联传动。

　　
　　SD系列单壳泵产品特点

　　．该系列单壳泵为卧式、轴向吸入、单级、单吸、悬臂式、单壳体离心泵。

　　．该系列泵在水力设计、结构设计及过流部件材料方面，综合了国内外同类产品的优点并加以创新。

　　．具有高效节能、抗磨耐腐、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内领先水平

　　适用范围：

　　主要用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的磨蚀性浆体。

　　SD系列渣浆泵型号意义：（与市场上常见型号通用）

　　举例如下：200SD-A60200：吐出口径；SD：产品系列；A：叶轮叶片数；60：叶轮直径

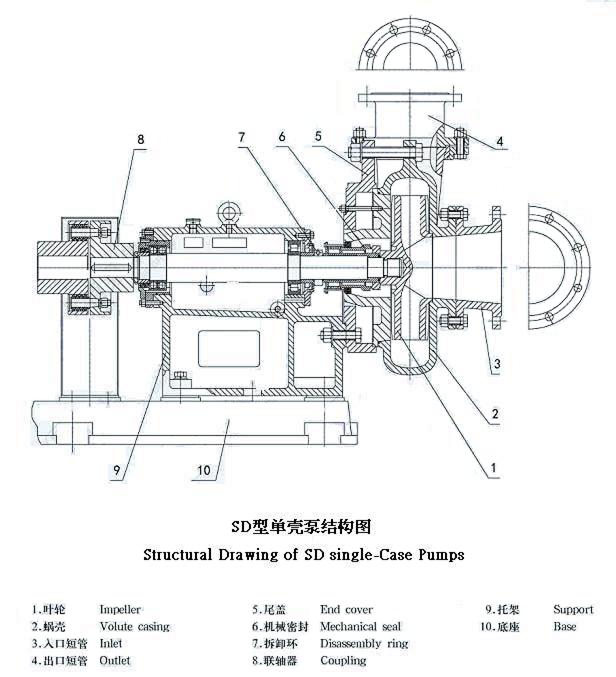

　　SD系列单壳泵结构图
